Трубы ППУ – это революция в области теплоизоляции, технология проста и эффективна
Конструкция представляет собой надежную систему «труба в трубе», состоящую из четырех основных элементов:
Внутренняя (рабочая) труба. Является основой трубопровода. В зависимости от проекта может быть: стальной или пластиковой (ПНД).
Изолирующий слой (ППУ). Пространство между трубой и оболочкой заполняется жестким пенополиуретаном. ППУ в разы эффективнее стандартных утеплителей и сводит теплопотери к минимуму (1-2%).
Система ОДК (сигнальный кабель). Вдоль всей трубы в слое ППУ прокладываются медные проводники. Они являются ядром системы оперативно-дистанционного контроля (СОДК).
Внешняя защитная оболочка. Надежно защищает теплоизоляцию от влаги и повреждений. Выпускается в двух вариантах:
- Полиэтиленовая (ПЭ) — оболочка из плотного полиэтилена;

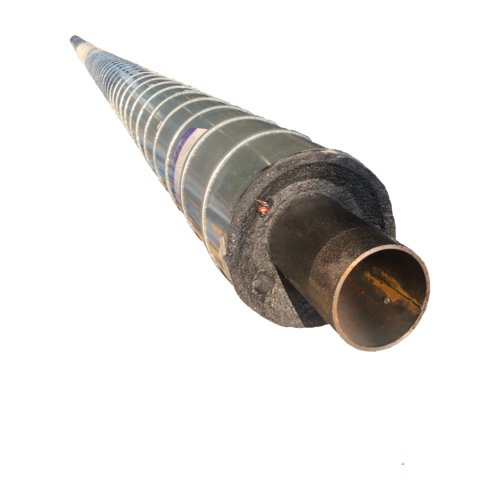

- Оцинкованная (ОЦ) — спирально-навивная оболочка из тонколистовой оцинкованной стали.
Применение труб ППУ с защитными оболочками позволяет:
Вся продукция, выпускаемая ООО ПСК «Полистрой» сертифицирована и соответствует требованиям ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке», ТУ 24.20.13-002-18849397-2024 «Трубы и фасонные изделия стальные с теплоизоляцией из пенополиуретана и гидрозащитным покрытием».
При производстве осуществляется технический и нормативный контроль на всех стадиях технологического процесса, в том числе согласно требованиям системы менеджмента качества ГОСТ Р ИСО 9001-2015.
Какие трубы используем?
Какие марки стали возможны?
Есть разные варианты по тощине ППУ!
- тип 1 - стандартный;
- тип 2 - усиленный.
Варианты исполнения СОДК:
Изолированные трубы и фасонные изделия могут быть изготовлены:
- с металлической заглушкой и закольцовкой проводников СОДК;
- с металлической заглушкой с верхним или торцевым кабелем вывода длиной 500 мм, марка кабеля NYM 3 х 1,5 или NYM 5 х 1,5.
Почему купить трубы в ППУ изоляции выгодно в ПСК «Полистрой»?
Прайс-листы на изоляцию ППУ
Трубы ППУ предназначены для строительства трубопроводов тепловых сетей, подземной и надземной (воздушной) прокладки, транспортирующих теплоноситель с рабочим давлением - не более 1,6 МПа и температурой не более 140°С (допускается повышение температуры до 150°С).
Все теплогидроизолированные трубы изготавливаются с проводниками индикаторами системы оперативного дистанционного контроля (СОДК), предназначенной для контроля состояния теплоизоляционного слоя пенополиуретана (ППУ) трубопровода. Без - возможно по специальному заданию от заказчика.
Главное техническое отличие (согласно ГОСТ 30732-2020) заключается в толщине теплоизоляционного слоя из пенополиуретана (ППУ) и наружном диаметре защитной оболочки (ПЭ или ОЦ).
Сравнение размеров на популярных диаметрах:
| Диаметр трубы | Тип 1 (Стандарт) | Тип 2 (Усиленный) |
|---|---|---|
| Ø 57 мм | Оболочка Ø 125 мм | Оболочка Ø 140 мм |
| Ø 219 мм | Оболочка Ø 315 мм | Оболочка Ø 355 мм |
| Ø 530 мм | Оболочка Ø 710 мм | Оболочка Ø 800 мм |
Базовый критерий по ГОСТу — климатическая зона объекта:
- ТИП 1: Центр и Юг РФ, Приморье, Северный Кавказ, Крым, Юг Сибири.
- ТИП 2: Север РФ, Урал, Дальний Восток, Центр и Север Сибири.
Окончательное решение принимает проектировщик на основе расчетов теплопотерь.
Труба Тип 2 дороже, так как требует большего объема ППУ-компонентов и материала оболочки. Из-за увеличенного диаметра в стандартную еврофуру помещается меньше погонных метров трубы, что повышает стоимость доставки в пересчете на 1 метр изделия.
Главная ошибка: закупка линейной трубы Тип 1, а фитингов (отводов, муфт) — Тип 2. Они не состыкуются! Диаметр оболочки всех комплектующих должен строго совпадать.
Специалисты ПСК «Полистрой» помогут точно подобрать комплектацию под ваш проект. Оставьте заявку для расчета!
