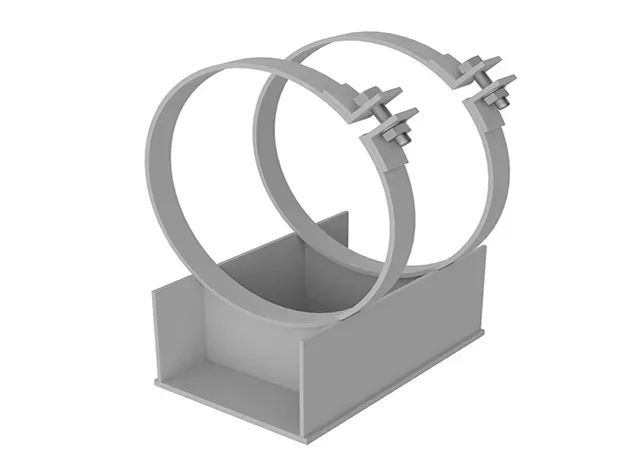

Большинство действующих наземных трубопроводов в ППУ-изоляции представляют собой динамичную систему, которая под воздействием собственной массы и меняющихся характеристик теплоносителя подвержена как продольным, так и поперечным перемещениям. Для снижения негативных последствий перечисленных явлений при монтаже теплосетей предусмотрена установка скользящих опор для труб ППУ, обеспечивающих вертикальную поддержку элементов конструкции. Эти фасонные изделия одновременно выполняют несколько функций, гарантирующих бесперебойную работу коммуникаций:
- надежно фиксируют элементы магистрали, уменьшая негативное влияние внешних и внутренних факторов;
- предотвращают появление провисаний, вибраций и вертикальных колебаний;
- защищают пенополиуретановое покрытие используемых труб.
Применение скользящих опор для труб в ППУ (в оцинкованной ОЦ или полиэтиленовой ПЭ оболочке) производства компании «Полистрой» позволит избежать повреждения трубопроводов, максимально увеличивая их безопасность и срок безаварийной эксплуатации.
Опора скользящая | ||||||||
Труба стальная | ||||||||
d,mm | D, mm | a, mm | H, mm | f, mm | b, mm | L1, mm | L2, mm |
Масса изделия, кг. |
32 | 110 | 100 | 105 | 4,00 | 200 | 25,00 | 100 | 2,00 |
38 | 110 | 100 | 105 | 4,00 | 200 | 25,00 | 100 | 2,00 |
45 | 110 | 100 | 105 | 4,00 | 200 | 25,00 | 100 | 2,00 |
57 | 125 | 110 | 115 | 4,00 | 200 | 25,00 | 100 | 2,30 |
76 | 140 | 120 | 120 | 4,00 | 300 | 30,00 | 180 | 3,40 |
89 | 160 | 130 | 130 | 4,00 | 300 | 30,00 | 180 | 3,50 |
114 | 200 | 150 | 150 | 6,00 | 300 | 30,00 | 180 | 6,00 |
133 | 225 | 190 | 164 | 6,00 | 300 | 30,00 | 180 | 7,10 |
159 | 250 | 220 | 175 | 6,00 | 400 | 40,00 | 240 | 10,80 |
219 | 315 | 250 | 209 | 6,00 | 400 | 40,00 | 240 | 12,10 |
273 | 400 | 340 | 250 | 8,00 | 450 | 50,00 | 260 | 24,20 |
325 | 450 | 380 | 275 | 8,00 | 550 | 50,00 | 340 | 31,00 |
377 | 500 | 440 | 300 | 8,00 | 550 | 50,00 | 340 | 35,50 |
426 | 560 | 480 | 330 | 8,00 | 550 | 50,00 | 340 | 38,60 |
530 | 710 | 600 | 405 | 10,00 | 600 | 70,00 | 340 | 71,40 |
630 | 800 | 700 | 450 | 10,00 | 600 | 70,00 | 340 | 82,70 |
720 | 900 | 800 | 500 | 10,00 | 900 | 80,00 | 560 | 128,20 |
820 | 1000 | 900 | 550 | 14,00 | 900 | 80,00 | 560 | 200,00 |
920 | 1100 | 1000 | 600 | 14,00 | 1000 | 100,00 | 600 | 256,40 |
1020 | 1200 | 1100 | 650 | 14,00 | 1000 | 100,00 | 600 | 281,00 |
Преимущества нашей продукции
ПСК «Полистрой» изготавливает и реализует скользящие опоры для ППУ-труб различного диаметра. В качестве материала для фасонных частей используются высокие сорта листового и профильного проката. Надежную защиту от коррозии скользящим опорам нашего производства придает специально разработанное для эксплуатации в любых климатических условиях лакокрасочное покрытие. Широкие хомуты и вставки из демпфирующих материалов помогают избежать механических повреждений внешней защитной оболочки.
Доступная цена продукции и ее высокое качество делают наше предложение наиболее выгодным на рынке комплектующих изделий для магистральных и локальных трубопроводов. Помимо стандартных типоразмеров скользящих опор для ППУ-труб (в оцинкованной ОЦ или полиэтиленовой ПЭ оболочке), компания «Полистрой» готова рассмотреть предложения об изготовлении необходимых изделий по индивидуальным запросам заказчика. Отвечающая требованиям рынка инженерная и производственная база, гибкий подход к пожеланиям и готовность обсудить любые нюансы уже сделали нашими клиентами многие компании регионального и федерального уровня. Мы уверены, что и вы по достоинству оцените качество нашей продукции.
